절연 솔리드 스테이트 계전기용 광전지 출력 포토커플러 출시-도시바

도시바 일렉트로닉 디바이스 앤 스토리지 코퍼레이션(Toshiba Electronic Devices & Storage Corporation, 이하 ‘도시바’)이 절연 솔리드 스테이트 계전기(SSR)[1] 기능으로 사용되는 고전압 전력 모스펫(MOSFET)의 게이트를 구동시키는 데 적합한 광전지 출력 포토커플러(‘광전지 커플러’), ‘TLP3910’을 출시했다.

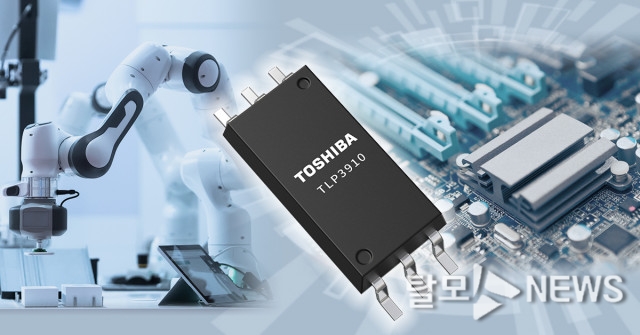

절연 솔리드 스테이트 계전기용 광전지 출력 포토커플러 TLP3910

이 신제품은 박형 SO6L 패키지로 출시되며 27일부터 대량 생산이 시작된다.

SSR은 포토 트라이액, 포토 트랜지스터 또는 포토 사이리스터를 출력 장치로 하는 일종의 반도체 계전기로 대전류의 ON/OFF 제어 용도에
적합하다.

광전지 커플러는 광학 장치가 있는 포토릴레이이지만 스위칭 기능을 수행하는데 사용되는 모스펫이 없다. 절연 SSR 구성에서 광전지 커플러와 모스펫을 결합해 포토릴레이가 처리하기 어려운 고전압, 대전류 스위칭을 쉽게 구현할 수 있다.

게이트 전압이 10V 이상인 고전압 전력 모스펫을 구동하려면 개로 전압이 낮기 때문에 도시바의 기존 제품인 TLP3906 두 개를 직렬로 연결해야 한다. 반면, 신제품 TLP3910은 TLP3906의 두 배인 14V의 최소 개로 전압 특성을 가지며 고전압 전력 MOSFET의 게이트를 구동하는 데 하나만 필요한다. 따라서 부품 수를 줄이는 데 기여한다.

내장된 방전 회로를 개선해 일반적인 꺼짐 시간을 0.1ms로 실현했는데 이는 TLP3906의 약 1/3, TLP191B의 약 1/30 수준으로 고속 작동을 가능하게 한다.

TLP3910은 기존 제품인 TLP191B 및 TLP3906의 기본적인 성능을 유지하면서 5000Vrms [2]의 최소 절연 전압을 제공하는 도시바 최초의 광전지 커플러이다. 이를 통해 AC400V 시스템으로 구동되는 산업용 장비에 사용할 수 있다. 또한 응용 범위가 125°C의 고온 작동까지 확장됐다.

응용 분야

절연 SSR: 스위치 용 고전압 전력 모스펫의 게이트 구동.

· 산업용 장비: 프로그래머블 로직 컨트롤러 등의 I/O를 위한 계전기 접점 출력; 제동 시스템의 솔레노이드 드라이버 제어 부품; 주 전원 공급 회로/돌입 전류 보호 회로; 배터리 관리 시스템(BMS) 용 배터리 전압 모니터링 부품; 접지 사고 감지 부품.
· 측정 장비: 전원 공급 라인 스위칭; 측정 라인 스위칭

특징

· 높은 개로 전압: VOC=14V(최소값)
· 단락 전류: ISC=12μA(최소값) @ IF=10mA, (C20 등급 제품) ISC=20μA(최소값) @ IF=10mA
· 높은 절연 전압: BVS= 5000Vrms(최소값)
· 높은 작동 온도 등급: Topr(최대값)=125°C
· 연면 거리(공간 거리): 8mm(최소값)

* 회사 명칭, 제품 명칭 및 서비스 명칭은 각 해당 회사의 상표일 수 있다.
* 제품 가격 및 사양, 서비스 내용 및 연락처 정보를 포함한 이 문서의 정보는 발표일자를 기준으로 사전 통지 없이 변경될 수 있다.

첨단 반도체 및 스토리지 솔루션을 공급하는 선도적 글로벌 기업, TDSC는 반세기가 넘는 경험과 혁신을 바탕으로 고객과 비즈니스 파트너들에게 우수한 개별 반도체와 시스템 LSI 및 HDD 제품을 공급하고 있다.

전 세계적으로 2만2000명에 이르는 TDSC 직원은 제품 가치를 극대화하고, 가치와 새로운 시장을 공동 창출함에 있어 고객과 긴밀한 협력을 촉진하겠다는 결의를 공유하고 있다. 연간 매출이 7100억엔(미화 65억달러)을 넘어선 TDSC는 전 세계인들이 더 나은 미래를 구축하는 데 도움이 될 것으로 예상된다.
